KYN28-12型鎧裝移開式交流金屬封閉開關設備
產品概況:
KYN28-12(GZSI)型銷裝移開式交流金屬封閉開關(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統,用于接受和分配電能并對電路實行控制、保護及監測。新引進開發的大電流,高開斷開關設備,也可做為高壓發電機出口單獨使用。
本產品符合標準:GB3906《3-35KV交流金屬封閉開關設備》GB/T11022《高壓開關設備和控制設備標準的共用技術要求》,1EC298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》。

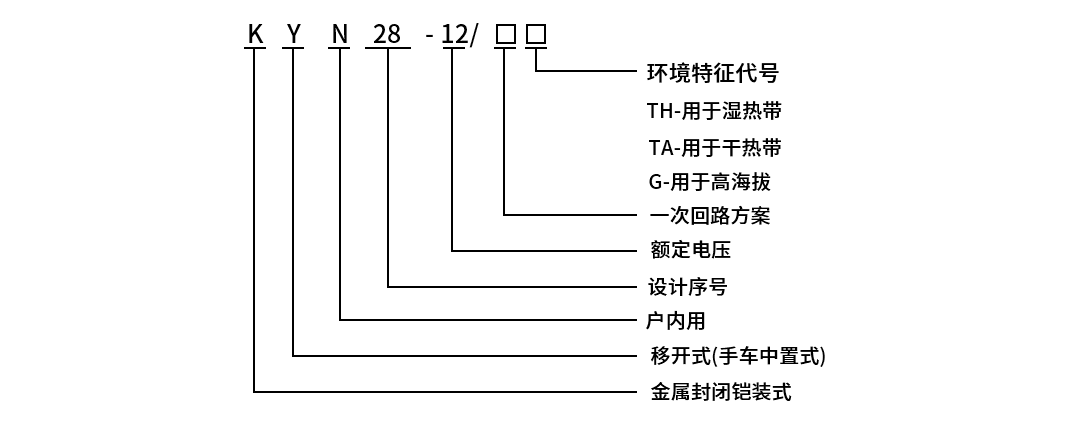

型號及含義:
環境使用條件:
1、周圍空氣污染溫度:高溫度+40C,低溫度-15C。
2、濕度條件:帶日平均相對濕度:s95%。帶日平均水蒸氣壓力不超過2.2kPa。月平均相對濕度s90%,月平均水基氣壓力不超過1.8kPa.
3,海拔高度:1000m及以下。
4、地震烈度:不超過8度。
5、周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染。中置式)
6、無經常性的劇烈振動場所.
7、超過GB3906規定的正常條件下使用。由用戶和制造廠協商。

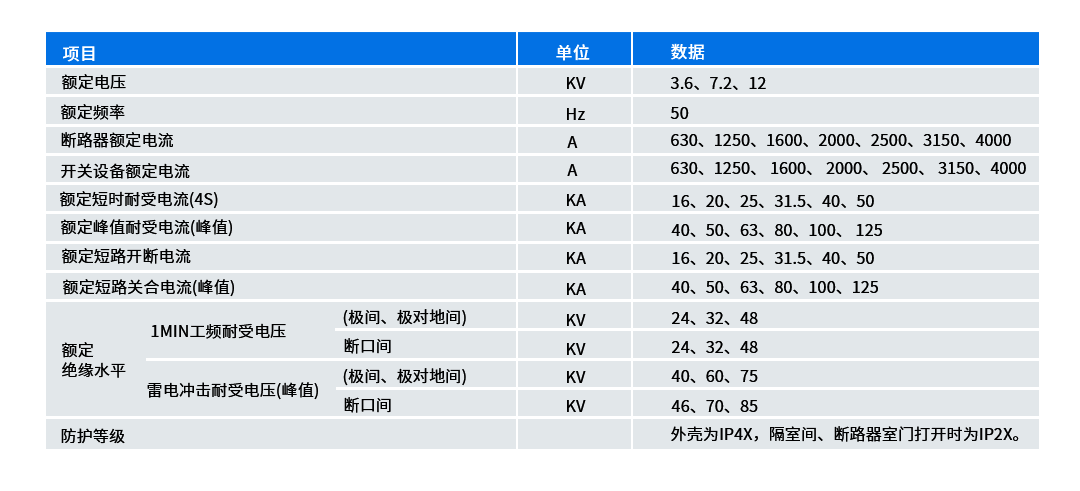

主要技術參數:
注:
1、電流互感器的短路容量應單獨考慮;
2、ZN63A-12技術參數詳見相應樣本。
3、海拔1000m型額定電流s1250A額定斷路開斷電流s31.5kA
結構特點:

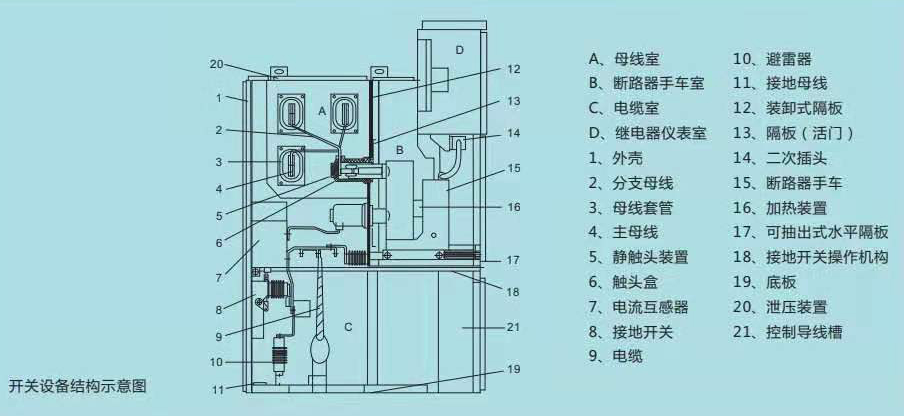

1、開關設備結構圖(見下圖)
2、全金屬組裝,模數化組裝式結構。
3、柜體選擇用進口的覆鋁鋅薄鋼板,經FMS柔性加工系統加工,采用先進的多重折邊工藝,用拉鉚螺母,高強度螺栓聯接,采用先進的多重折邊工藝,用拉鉚螺母,高強度螺栓聯接,
4、可配裝生產的ZN63A-12 (VS1 )系列或進口VD4系列真空斷路器,適用性廣、可靠性高、免維護。
5、手車設工作、試驗位置。各位置均有定位和顯示裝置,安全可靠。
6、同規格車可互換,互換性強。
7、由運載車運送手車,操作輕便。靈活。
8、電纜室可安裝多達9根單芯電纜。
9、可靠的機械、電氣聯鎖裝置,完全滿足“五防"要求。
10、高壓室均有泄通道,確保人身安全.
11、面門裝有觀察窗??捎^察室內元件的工作狀態。
